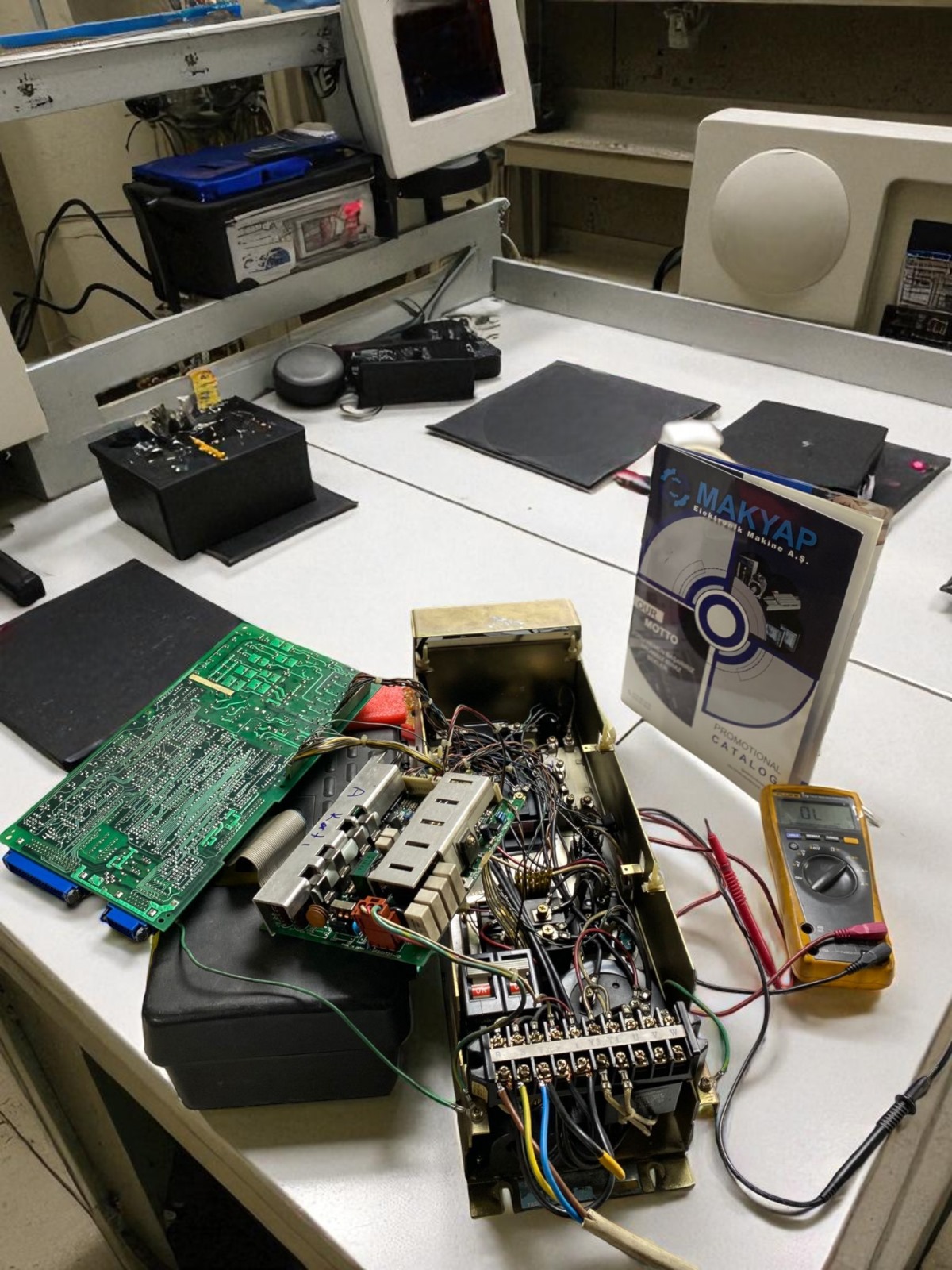

Yaskawa CACR Sürücü Onarımı Nasıl Yapılır?

Yaskawa CACR Sürücüler Hakkında Kısa Bilgi

Yaskawa'nın CACR serisi, AC servo sistemleri için geliştirilmiş, yüksek hassasiyetli sürücülerdir. Genellikle CNC makineleri, robotik sistemler ve otomasyon hatlarında kullanılır. Bu sürücüler, motor kontrolü, konumlandırma ve hız ayarı gibi görevlerde kritik rol oynar.


Yaskawa CACR Sürücü Arızaları Nelerdir?

Yaygın arıza türleri şunlardır:

• Aşırı ısınma (Overheat)

• Alarm hataları (örneğin AL-XX kodları)

• Güç devresi arızaları

• Encoder sinyali kaybı

• I/O iletişim hataları

• Kapasitör veya sürücü kartı bozulması


  Onarım Öncesi Hazırlıklar

• Güvenliği Sağlayın:

  • Sürücüye bağlı tüm enerjiyi kesin.

  • Cihazın kondansatörlerinin deşarj olduğundan emin olun.

• Cihaz Bilgilerini Kaydedin:

  • Model numarası (örneğin: CACR-SR03BE12G-E)

  • Alarm veya hata kodları

  • Bağlı olduğu motor ve sistem bilgileri

• Yedek Parça ve Ölçüm Aletleri Hazır Olsun:

  • Multimetre, osiloskop, izolasyon test cihazı

  • Soğutma fanları, IGBT modülleri, kapasitörler vb.


    Yaskawa CACR Sürücü Onarımı: Adım Adım

    1. Görsel ve Fiziksel Kontrol

  • Kart üzerinde yanık, şişmiş kondansatör, kırık komponent kontrolü yapılır.

  • Soğutucu fanlar ve termik sensörler test edilir.

  • 2. Giriş Güç Devresi Testi

  • AC giriş doğrultucu diyotlar ve IGBT'ler test edilir.

  • Köprü diyotların ve snubber devrelerin durumu kontrol edilir.

  • 3. DC Bus Gerilimi Ölçümü

  • Sürücü enerjilendirilmeden önce kondansatörlerin değeri ve ESR testi yapılır.

  • Yetersiz kondansatörler değiştirilmeli.

  • 4. Kontrol Kartı İncelemesi

  • Mikrodenetleyici, EEPROM, optokuplörler test edilir.

  • 5. Alarm Kodlarının Anlamı

    Örnek alarm kodları ve anlamları:

    Alarm Kodu	Açıklama
    AL-01	Aşırı akım (Overcurrent)
    AL-03	Encoder hatası
    AL-11	Aşırı voltaj (Overvoltage)
    AL-13	CPU hatası

  • Arızalı entegre devreler ve lehim çatlakları gözden geçirilir.


    6. Yazılım ve Ayar Kontrolleri

• Sürücünün parametreleri kontrol edilir.

• Varsayılan fabrika ayarlarına dönülerek tekrar kalibrasyon yapılabilir.

• ---

  Test ve Devreye Alma

  Onarım sonrası cihaz mutlaka:

• Yüksek voltaj testine

• Simülasyon ile yük testine

• Motorla birlikte gerçek ortam testine tabi tutulmalıdır.

• ---

  Onarımda Dikkat Edilmesi Gerekenler

• Orijinal Yaskawa yedek parçaları kullanılmalı

• Antistatik önlemler alınmalı (ESD bileklik, zemin vs.)

• ---

  Sonuç

  Yaskawa CACR servo sürücü onarımı, bilgi ve dikkat gerektiren bir süreçtir. Gelişigüzel müdahaleler sürücünün tamamen bozulmasına neden olabilir. Bu nedenle arızalı CACR sürücüler mutlaka deneyimli teknisyenler veya yetkili servisler tarafından onarılmalıdır.

  Eğer Yaskawa CACR sürücünüz arızalandıysa ve profesyonel destek arıyorsanız, bizimle iletişime geçebilirsiniz.
