HSD Spindle Motor Onarımı Nasıl Yapılır ?

HSD Spindle Motor Onarımı Nasıl Yapılır?

CNC makinelerinde yaygın olarak kullanılan HSD spindle motorları, yüksek hassasiyet ve dayanıklılığıyla bilinir. Ancak zamanla aşınma, ısınma ya da arızalar nedeniyle bakım veya onarım gerekebilir. Bu blog yazısında, HSD spindle motorunun temel arızalarını tanıyacak ve onarım sürecinin nasıl yapıldığını adım adım öğreneceksiniz.

1. Spindle Motor Arızalarının Belirtileri

HSD spindle motorlarında en sık karşılaşılan arıza belirtileri şunlardır:

• Rulman sesleri (uğultu, tıkırtı vb.)

• Aşırı ısınma

• Titreşim artışı

• Devir düşüklüğü veya dengesiz dönüş

• Milin boşluk yapması veya sıkışması

• Spindle’ın hiç çalışmaması

2. Onarıma Hazırlık ve Güvenlik Önlemleri

Spindle motor onarımına başlamadan önce:

• Makinenin elektriğini kesin.

• Spindle motoru sökmeden önce kablolama şemasını ve bağlantıları not alın.

• Antistatik bileklik ve eldiven gibi uygun güvenlik ekipmanları kullanın.

• Temiz ve düzenli bir çalışma alanı hazırlayın.

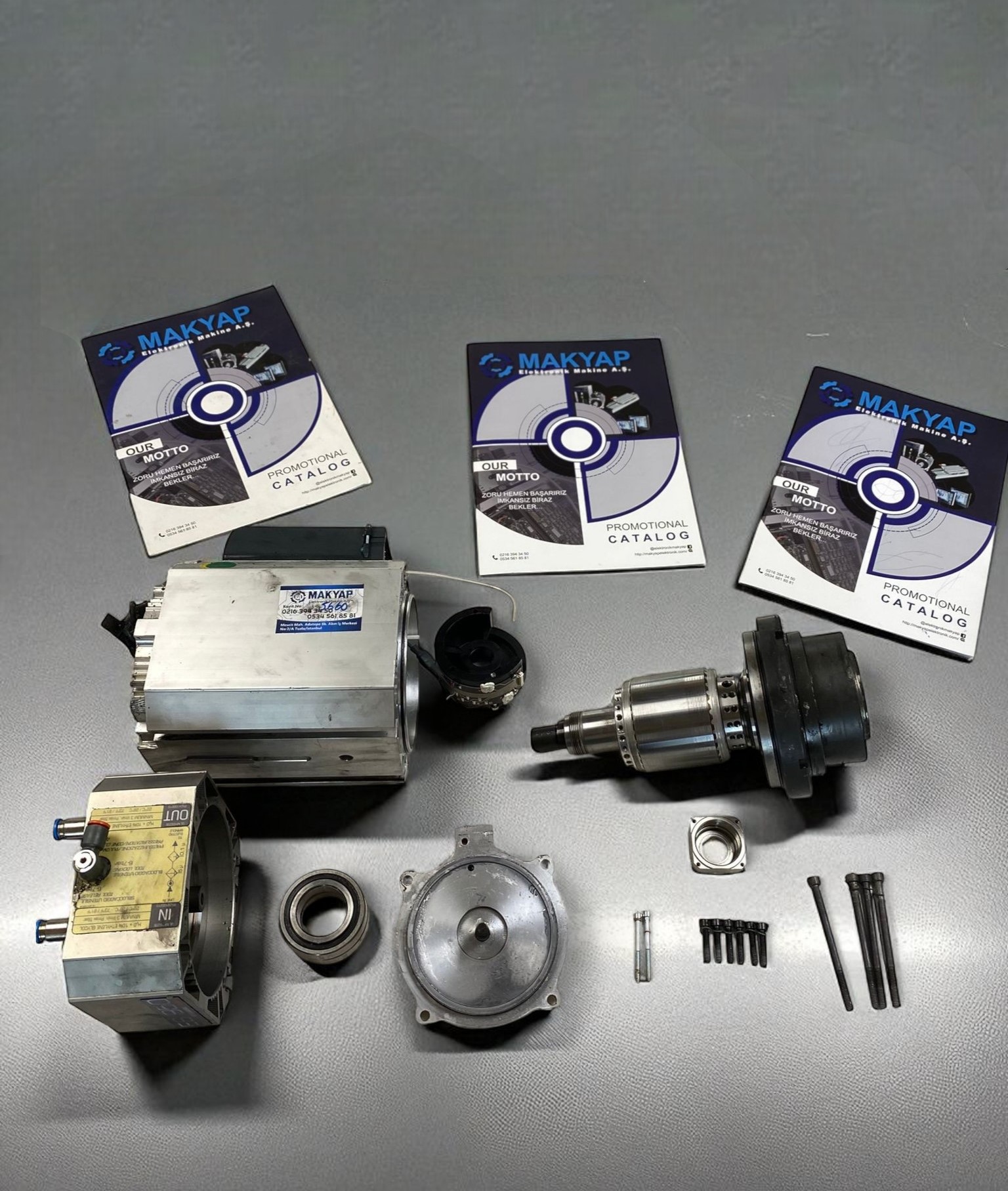

3. Spindle Motorun Sökülmesi

1. Kabloları sökün: Encoder, güç ve sensör kablolarını zarar vermeden çıkartın.

2. Motoru yerinden çıkarın: Spindle motoru CNC gövdesinden dikkatlice ayırın.

3. Gövdeyi açın: Cıvataları sökerek motorun ön kapağını açın.

4. Mil ve rulmanlara ulaşın: Rulmanları, mil yatağını ve rotor/stator durumunu kontrol edin.

4. Yaygın Parça Değişimleri

Rulman Değişimi

HSD spindle motorlarında rulmanlar zamanla aşınır. Uygun numaralı rulmanlar takılırken:

• Pres makinesi veya özel yatak çekme aparatı kullanın.

• Rulman yuvası temizlenmeli ve yağlanmalıdır.

• Mil ekseninde boşluk kalmayacak şekilde montaj yapılmalı.

Enkoder ve Sensörler

Hasar görmüş veya çalışmayan enkoder/sensörler de değiştirilmelidir. Orijinal parçaların tercih edilmesi hassasiyet açısından önemlidir.

Elektriksel Testler

Stator ve rotor sargılarında yanık veya kısa devre olup olmadığı ölçü aletiyle test edilmelidir.

5. Montaj ve Test Süreci

1. Tüm parçaları doğru sırayla tekrar monte edin.

2. Kablo bağlantılarını şemaya uygun olarak yeniden takın.

3. Motoru CNC’ye monte edin ve hizalamasını kontrol edin.

4. Boşta test çalıştırması yaparak titreşim, ses ve sıcaklık değerlerini kontrol edin.

5. Son olarak, iş parçası ile kısa test kesimi yapılmalıdır.

Sonuç

HSD spindle motorlar, doğru bakım ve zamanında müdahale ile uzun yıllar sorunsuz çalışabilir. Ancak onarım sırasında hassasiyet ve bilgi gereklidir. Eğer teknik yeterliliğiniz yoksa, profesyonel spindle onarım servislerinden destek almanız en güvenli yoldur.
